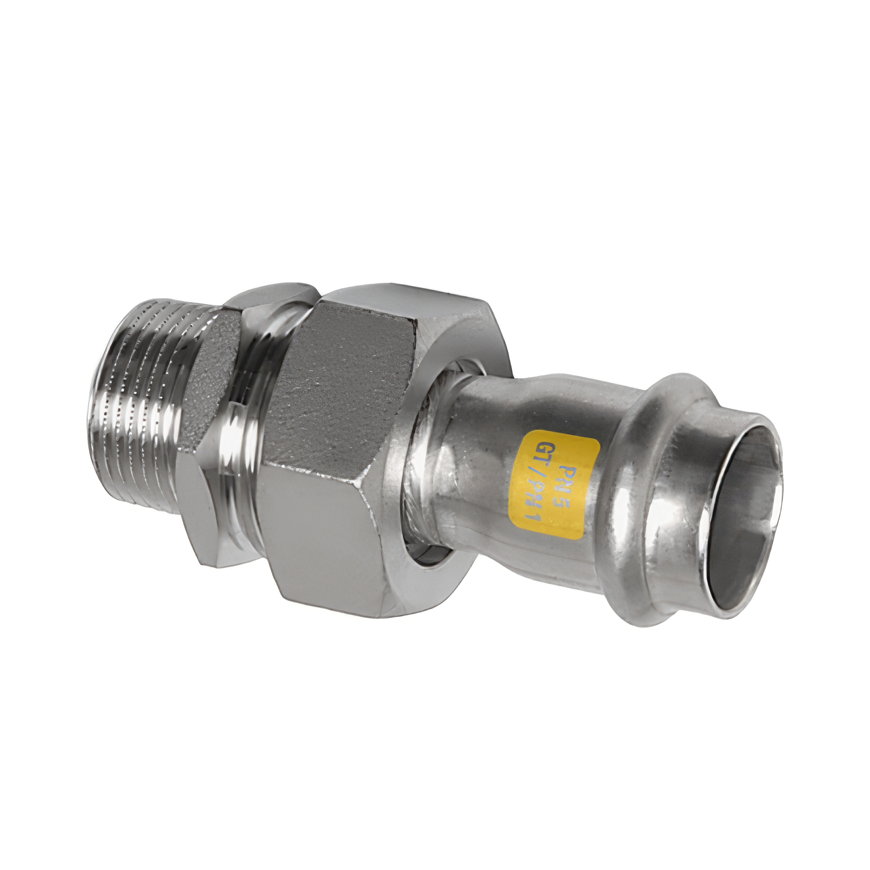

Sanha NiroSan Gas 3-delige koppeling, rvs 316L, pers x buitendraad, vlakdichtend, 22 mm x ¾"
Artikelnr. 15612973
- Type aansluiting
- buitendraad x pers
- Diameter
- 22 mm, ¾"
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
Bestel & bezorg informatie
Bezorgen
- Type aansluiting
- buitendraad x pers
- Diameter
- 22 mm, ¾"
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
- Werkdruk maximaal
- 5 bar
- Temperatuur minimaal
- -20°C
- Temperatuur maximaal
- 70°C
- Materiaal
- rvs 316L
- Medium
- gas (biogas), gas (brandbaar), gas (natuurlijk), gas (technisch), gas (vloeibaar), gas (waterstof)
- Type
- 17333GMVA
- O-ring
- hnbr
- Toepassingsgebied
- bouw, industrie, installatie, scheepsbouw
Deze Sanha NiroSan Gas 3-delige koppeling, rvs 316L, pers x buitendraad, vlakdichtend, 22 mm x ¾" vormt een losneembare, vlakdichtende overgang tussen een persleiding en een geschroefd aansluitpunt. De driedelige opbouw ondersteunt montage zonder dat het aangesloten component tijdens het samenvoegen hoeft mee te draaien.
Belangrijke kenmerken van de 3-delige koppeling
De uitvoering biedt duidelijke systeemidentificatie en ondersteuning bij de montagecontrole.
- Systeemring: Een gele hnbr-afdichtring is fabrieksmatig in de perszijde aangebracht.
- Testfunctie: De gecertificeerde eigenschap onverperst ondicht helpt ontbrekende persingen bij de voorgeschreven beproeving te vinden.
- Toepassingsgrens: Voor brandbare gassen geldt volgens Sanha maximaal 5 bar en een operationeel temperatuurbereik van -20 °C tot +70 °C.
Toepassingen van de vlakdichtende verbindingsfitting
Je verwerkt de koppeling bijvoorbeeld bij een component dat periodiek kan worden geïnspecteerd of vervangen. Ondersteun het tegenstuk afzonderlijk en voorkom dat leidinggewicht of scheve uitlijning op de vlakke afdichtzone komt te staan.
Montage
Controleer of de afdichtvlakken schoon en onbeschadigd zijn en lijn beide aansluitdelen spanningsvrij uit. Plaats de voorgeschreven vlakke dichting correct en draai de wartel gelijkmatig aan. Pers de buiszijde met een passend origineel SA-, V- of M-profiel. Rond de montage af met de vereiste dichtheidsproef.
NiroSan Gas 3-delige koppeling van het merk Sanha kopen
Voor een NiroSan Gas 3-delige koppeling van het merk Sanha kun je rekenen op de persoonlijke service van Wildkamp. Kom langs bij een vestiging voor advies over maatvoering, toebehoren en persgereedschap, of neem contact op met de klantenservice. Rond daarna je bestelling gericht af.
