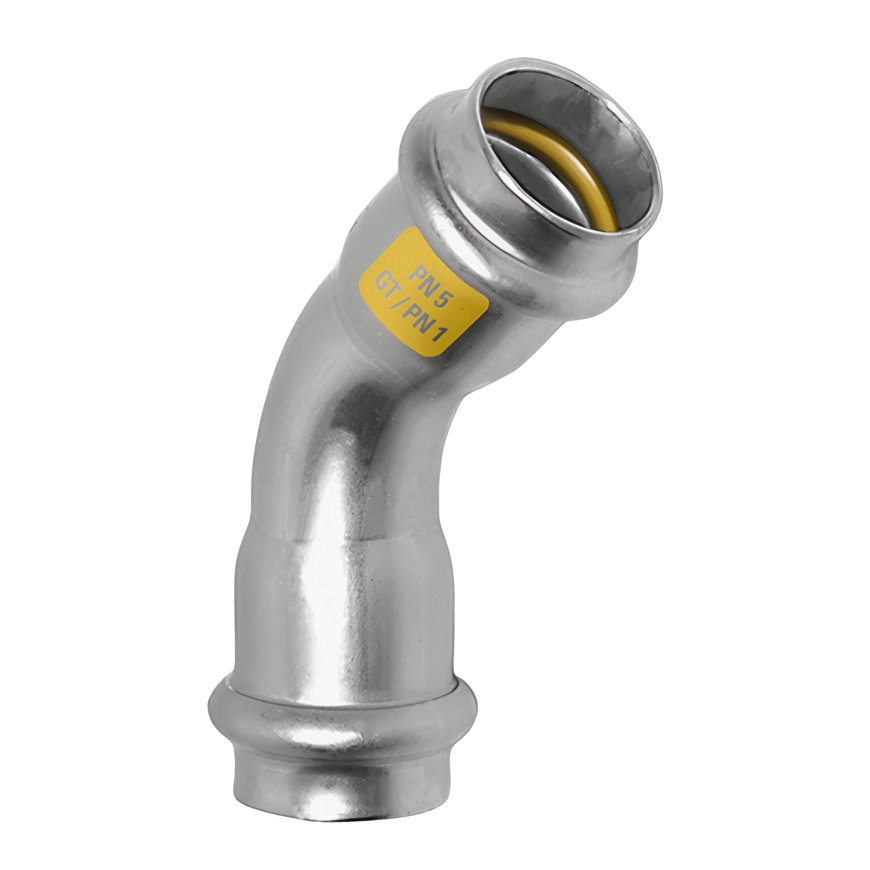

Sanha NiroSan Gas bocht 45°, rvs 316L, 2x pers, 22 mm
Artikelnr. 15609693
- Type aansluiting
- pers
- Diameter
- 22 mm
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
Bestel & bezorg informatie
Bezorgen
- Type aansluiting
- pers
- Diameter
- 22 mm
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
- Werkdruk maximaal
- 5 bar
- Temperatuur minimaal
- -20°C
- Temperatuur maximaal
- 70°C
- Materiaal
- rvs 316L
- Medium
- gas (biogas), gas (brandbaar), gas (natuurlijk), gas (technisch), gas (vloeibaar), gas (waterstof)
- Type
- 17041
- Hoek
- 45 °
- O-ring
- hnbr
- Toepassingsgebied
- bouw, industrie, installatie, scheepsbouw
- Synoniem
- persfitting
Deze Sanha NiroSan Gas bocht 45°, rvs 316L, 2x pers, 22 mm zorgt voor een geleidelijke wijziging van het leidingverloop. Dit onderdeel helpt je een verspringing te maken wanneer een rechte route door de beschikbare montageruimte of positie van aansluitpunten inactief is.
Belangrijke kenmerken van de 45° persbocht
Bij deze systeemfitting zijn visuele herkenning en controleerbare montage praktisch gecombineerd.
- Markering: De gele hnbr-afdichtring en aanduiding PN5, GT/PN5 maken de gasuitvoering herkenbaar.
- Controle: Een onverperste verbinding wordt tijdens de voorgeschreven dichtheidsproef door de gecertificeerde geforceerde lekkage opgemerkt.
- Gebruik: Sanha documenteert het systeem voor brandbare gassen tot 5 bar en van -20 °C tot +70 °C.
Toepassingen van de gasbocht
Gebruik deze bocht bijvoorbeeld om een leiding langs een obstakel te laten lopen of twee lichte richtingsveranderingen te combineren tot een verschoven tracé. Houd de perszones bereikbaar en volg de berekende plaatsing van steunpunten.
Montage
Kort de systeembuis haaks in, ontbraam binnen- en buitenzijde en markeer de voorgeschreven insteekdiepte. Plaats de perszijde en het spie-eind volledig in de bijbehorende verbindingen. Pers met een passende machine en een origineel SA-, V- of M-profiel. Voer daarna de vereiste dichtheidsproef uit.
NiroSan Gas bocht van het merk Sanha kopen
Een NiroSan Gas bocht van het merk Sanha koop je bij Wildkamp met ondersteuning van ervaren medewerkers. Bespreek de benodigde systeemdelen persoonlijk in een vestiging of leg je technische vraag voor aan de klantenservice. Kies na controle van de installatiespecificaties de juiste uitvoering.
