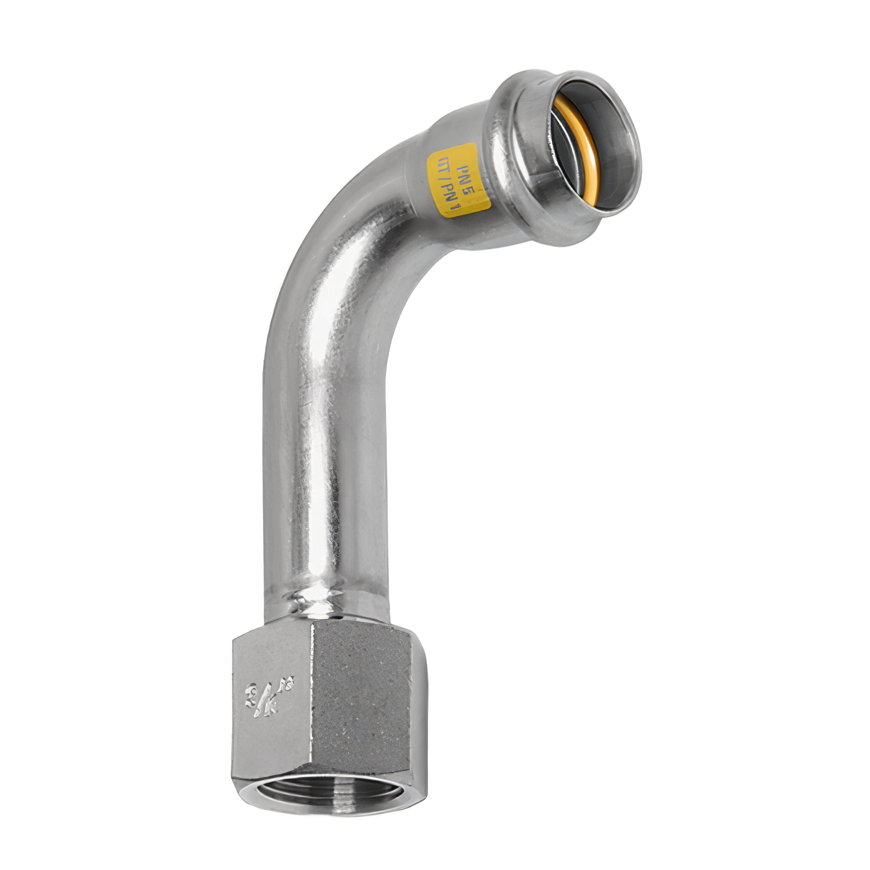

Sanha NiroSan Gas bocht 90°, rvs 316L, pers x binnendraad, 22 mm x ¾"
Artikelnr. 15612774
- Type aansluiting
- binnendraad x pers
- Diameter
- 22 mm, ¾"
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
Bestel & bezorg informatie
Bezorgen
- Type aansluiting
- binnendraad x pers
- Diameter
- 22 mm, ¾"
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
- Werkdruk maximaal
- 5 bar
- Temperatuur minimaal
- -20°C
- Temperatuur maximaal
- 70°C
- Materiaal
- rvs 316L
- Medium
- gas (biogas), gas (brandbaar), gas (natuurlijk), gas (technisch), gas (vloeibaar), gas (waterstof)
- Type
- 17002G
- Hoek
- 90 °
- O-ring
- hnbr
- Toepassingsgebied
- bouw, industrie, installatie, scheepsbouw
- Synoniem
- persfitting
Deze Sanha NiroSan Gas bocht 90°, rvs 316L, pers x binnendraad, 22 mm x ¾" combineert een richtingswijziging met een overgang naar een schroefverbinding. Je gebruikt dit onderdeel om een geperst leidingtracé haaks te laten aansluiten op een passend component met uitwendige schroefdraad.
Belangrijke kenmerken van de draadknie
De uitvoering biedt duidelijke systeemidentificatie en ondersteuning bij de montagecontrole.
- Systeemring: Een gele hnbr-afdichtring is fabrieksmatig in de perszijde aangebracht.
- Testfunctie: De gecertificeerde eigenschap onverperst ondicht helpt ontbrekende persingen bij de voorgeschreven beproeving te vinden.
- Toepassingsgrens: Voor brandbare gassen geldt volgens Sanha maximaal 5 bar en een operationeel temperatuurbereik van -20 °C tot +70 °C.
Toepassingen van de haakse overgangsfitting
Deze overgang past onder andere waar een leiding vlak langs een wand eindigt bij een component met buitendraad. De haakse vorm voorkomt een extra rechte koppeling, mits de gekozen positie overeenkomt met het installatieontwerp.
Montage
Bereid de buis haaks, braamvrij en met gemarkeerde insteekdiepte voor. Breng op de schroefverbinding een voor gasinstallaties toegestaan afdichtmiddel aan volgens het productvoorschrift en houd de fitting tegen met passend handgereedschap. Pers de buiszijde met een passend origineel SA-, V- of M-profiel en voer de vereiste dichtheidsproef uit.
NiroSan Gas draadknie van het merk Sanha kopen
Voor een NiroSan Gas draadknie van het merk Sanha kun je rekenen op de persoonlijke service van Wildkamp. Kom langs bij een vestiging voor advies over maatvoering, toebehoren en persgereedschap, of neem contact op met de klantenservice. Rond daarna je bestelling gericht af.
