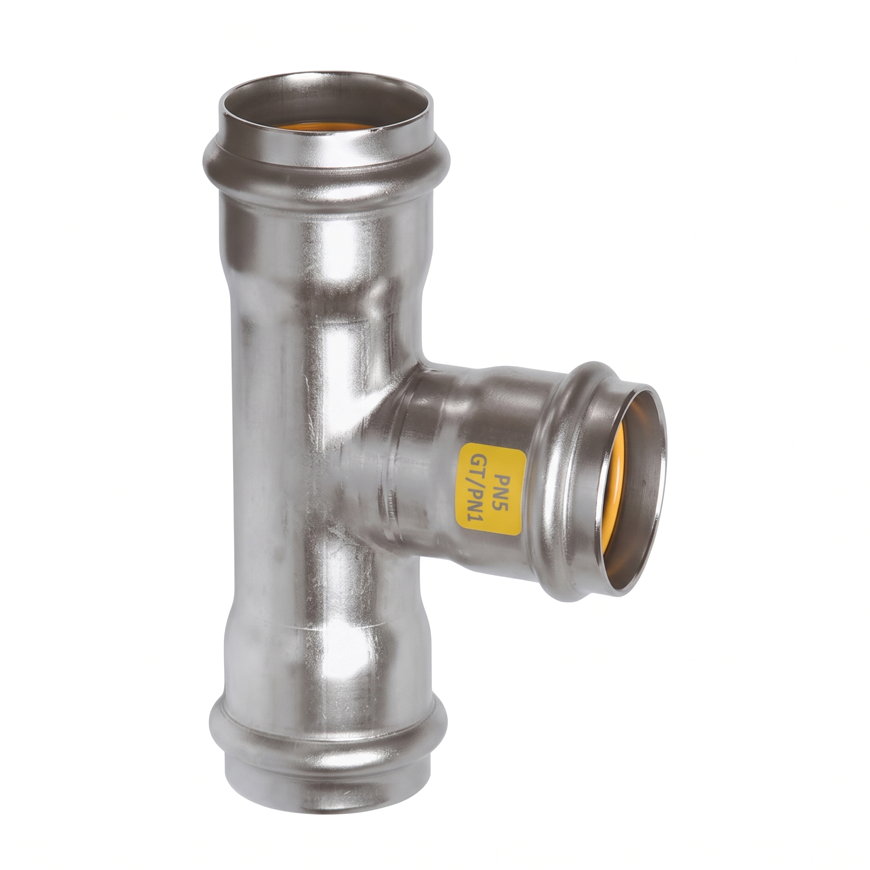

Sanha NiroSan Gas verloop T-stuk 90°, rvs 316L, 3x pers, 22 x 15 x 22 mm
Artikelnr. 15612827
- Type aansluiting
- pers
- Diameter
- 15 mm, 22 mm
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
Bestel & bezorg informatie
Bezorgen
- Type aansluiting
- pers
- Diameter
- 15 mm, 22 mm
- Profiel persbek
- M, SA, V
- Keurmerk
- ABS, BSI, DNV GL, DVGW, Decken, FM global, KVBG, Kitemark, Lloyd's Register, SVGW, SZU, TSU, UA, Wände, ÖVGW
- Werkdruk maximaal
- 5 bar
- Temperatuur minimaal
- -20°C
- Temperatuur maximaal
- 70°C
- Materiaal
- rvs 316L
- Medium
- gas (biogas), gas (brandbaar), gas (natuurlijk), gas (technisch), gas (vloeibaar), gas (waterstof)
- Type
- 17130
- Hoek
- 90 °
- O-ring
- hnbr
- Toepassingsgebied
- bouw, industrie, installatie, scheepsbouw
Deze Sanha NiroSan Gas verloop T-stuk 90°, rvs 316L, 3x pers, 22 x 15 x 22 mm maakt een aftakking met verschillende leidingmaten binnen één compact onderdeel. Hiermee laat je een doorgaand leidingtracé aansluiten op een kleinere zijtak, afgestemd op de berekende leidingopbouw.
Belangrijke kenmerken van de verloop T-stuk
Bij deze systeemfitting zijn visuele herkenning en controleerbare montage praktisch gecombineerd.
- Markering: De gele hnbr-afdichtring en aanduiding PN5, GT/PN5 maken de gasuitvoering herkenbaar.
- Controle: Een onverperste verbinding wordt tijdens de voorgeschreven dichtheidsproef door de gecertificeerde geforceerde lekkage opgemerkt.
- Gebruik: Sanha documenteert het systeem voor brandbare gassen tot 5 bar en van -20 °C tot +70 °C.
Toepassingen van de reducerende aftakfitting
Je verwerkt het verloop T-stuk bijvoorbeeld achter een meteropstelling om een afzonderlijke leidingtak te voeden zonder extra verloopstuk. Markeer vóór montage welke aansluiting voor de zijtak is bedoeld en controleer de stromingsroute.
Montage
Kort de systeembuis haaks in, ontbraam binnen- en buitenzijde en markeer de voorgeschreven insteekdiepte. Schuif de persaansluitingen volledig tot de markering op de buis. Pers met een passende machine en een origineel SA-, V- of M-profiel. Voer daarna de vereiste dichtheidsproef uit.
NiroSan Gas verloop T-stuk van het merk Sanha kopen
Een NiroSan Gas verloop T-stuk van het merk Sanha koop je bij Wildkamp met ondersteuning van ervaren medewerkers. Bespreek de benodigde systeemdelen persoonlijk in een vestiging of leg je technische vraag voor aan de klantenservice. Kies na controle van de installatiespecificaties de juiste uitvoering.
