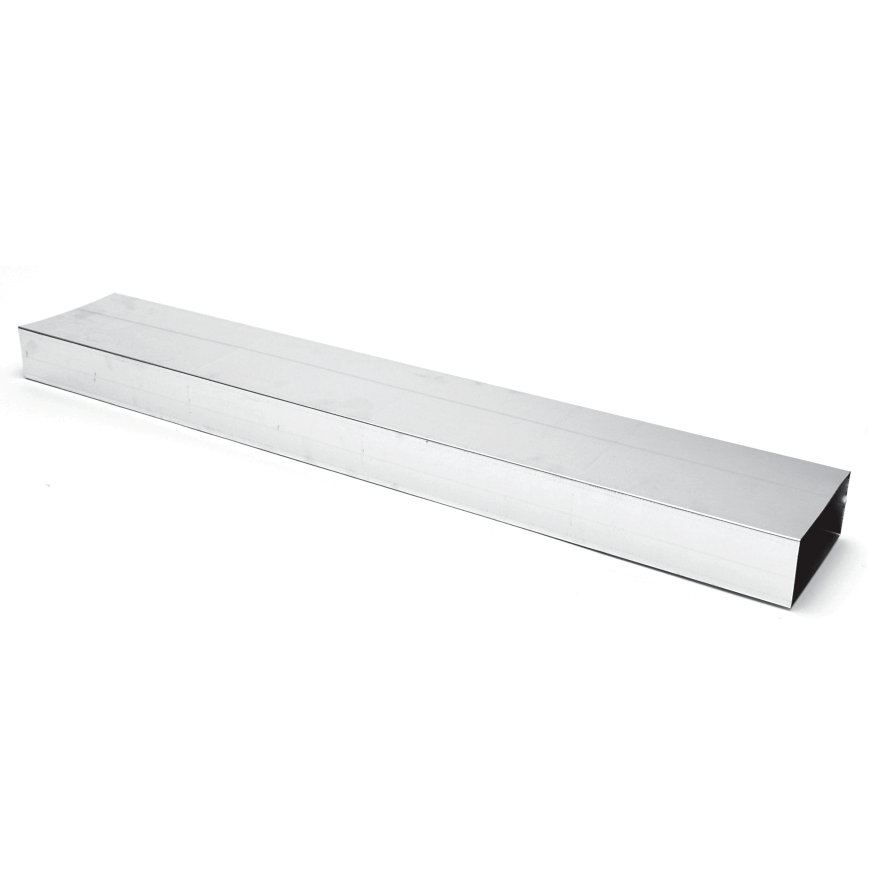

Spiraliet instort kanaal, 220 x 80 mm, l = 3 m

Dit instortkanaal is langsnaad gelast voor een optimale stevigheid.

Systeem
Instortsystemen worden hoofdzakelijk toegepast in woningbouw in zowel vrijstaande-, rijtjes en gestapelde woningen. Een instortkanaal wordt ingestort in de vloer, voordeel is dat er geen zichtwerk van ventilatiekanalen in de woning aanwezig is. Wel zal er een stijgkanaal tussen de verdiepingen aanwezig zijn en bij de ventilatie-units zijn de kanalen zichtbaar. Houd rekening met andere systemen zoals riool en elektra wat in de vloer wordt gestort.

Montage
Het systeem wordt gekoppeld en vastgezet door middel van zelf borende schroeven en moet worden afgedicht met pvc tape. De instortkanalen dien zodanig op de betonvloer te worden vastgezet, dat de kanaaldelen niet kunnen drijven tijdens het storten van het beton. Er zijn meerdere methoden om het instortkanaal voldoende te bevestigen, het kanaal moet minimaal om de twee meter worden vastgezet.
